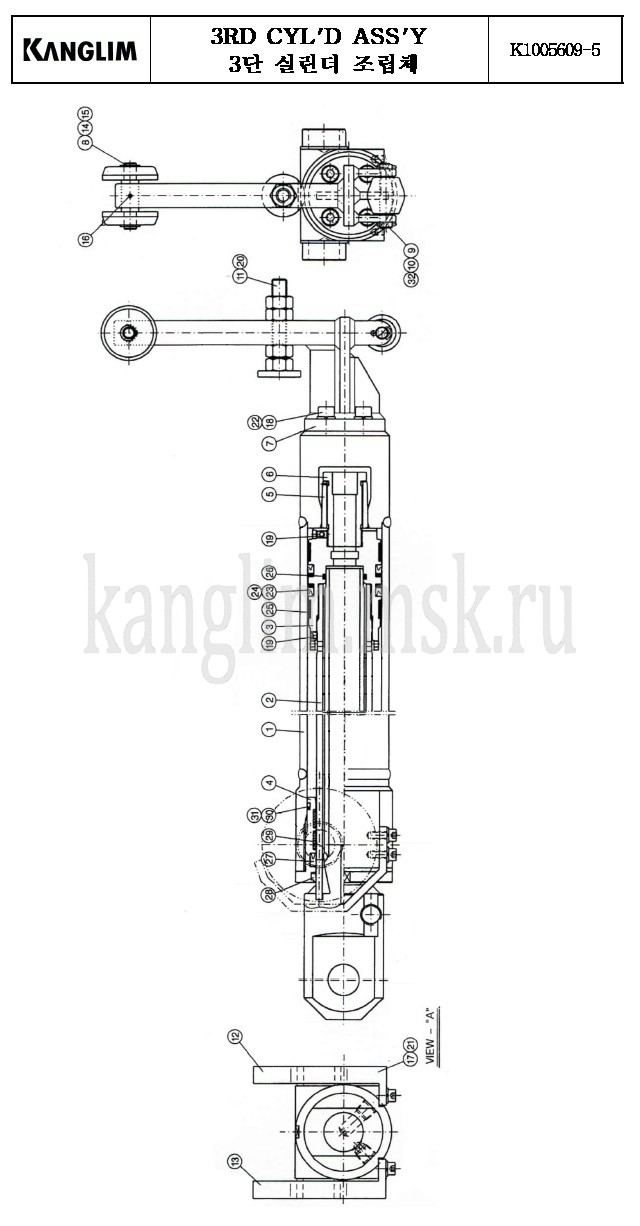

Гидроцилиндр телескопирования 3-ий
![]()
| KANGLIM |
3-ИЙ
ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ |
KS 1056 |
| № |
|
ОПИСАНИЕ |
КОЛ |
ПРИМЕЧАНИЕ |
| - |
H1127960R1 |
3-Й ГИДРОЦИЛИНДР
ВЫДВИЖЕНИЯ СТРЕЛЫ |
|
|
| 1 |
KL88T3010 |
ПАТРУБОК В СБОРЕ |
1 |
|
| 2 |
KL88T3020 |
ШАТУН В СБОРЕ |
1 |
|
| 3 |
SH06T2A40 |
ПОРШЕНЬ |
1 |
|
| 4 |
SH06T2A50 |
КРЫШКА ШАТУНА |
1 |
|
| 5 |
SS33T1070 |
ПОДЖИМНОЕ КОЛЬЦО |
1 |
|
| 6 |
SS33T1080 |
АМОРТИЗАЦИОННАЯ НАПРАВЛЯЮЩАЯ |
1 |
|
| 7 |
KL88T3060 |
КРОНШТЕЙН В СБОРЕ |
1 |
|
| 8 |
SS25T2080 |
ВАЛ ПОДШИПНИКА |
1 |
D14*54L |
| 9 |
SHK1Y2060-01 |
ОСЬ РОЛИКА |
1 |
D10*51L |
| 10 |
SHK3T3090-01 |
НАПРАВЛЯЮЩИЙ РОЛИК |
1 |
D30*54L |
| 11 |
SS33T20B1 |
СТОПОРНЫЙ БОЛТ |
1 |
D32*M12*80L |
| 12 |
KL88T3070 |
НАПРАВЛЯЮЩАЯ B/K-R |
1 |
|
| 13 |
KL88T3080 |
НАПРАВЛЯЮЩАЯ B/K-L |
1 |
|
| 14 |
SHK3T3060 |
НАПРАВЛЯЮЩИЙ РОЛИК |
2 |
|
| 15 |
|
ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО |
2 |
D10 |
| 16 |
|
ПРУЖИННЫЙ ШТИФТ |
1 |
5AW28 |
| 17 |
|
ГНЕЗДОВОЙ БОЛТ |
4 |
M6*P1.0*12L |
| 18 |
|
ГНЕЗДОВОЙ БОЛТ |
4 |
M8*P1.25*25L |
| 19 |
|
УСТАНОВОЧНЫЙ ВИНТ |
2 |
M6*P1.0*5L |
| 20 |
|
ГАЙКА |
3 |
M12*P1.75*10H |
| 21 |
|
ПРУЖИННАЯ ШАЙБА |
4 |
Мб |
| 22 |
|
ПРУЖИННАЯ ШАЙБА |
4 |
М8 |
| 23 |
|
ПОРШНЕВОЕ УПЛОТНЕНИЕ |
2 |
D60*6W |
| 24 |
|
РЕЗЕРВНОЕ КОЛЬЦО |
2 |
D60*D50*3T |
| 25 |
|
ИЗНАШИВАЕМОЕ КОЛЬЦО |
2 |
D60*D55*15W |
| 26 |
|
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО |
1 |
IB G30 |
| 27 |
|
УПЛОТНЕНИЕ ШТОКА |
1 |
D45-D55*10W |
| 28 |
|
ПЫЛЕВАЯ ШАЙБА |
1 |
KDD45 |
| 29 |
|
ИЗНАШИВАЕМОЕ КОЛЬЦО |
2 |
D45*D50*15W |
| 30 |
|
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО |
1 |
|
| 31 |
|
РЕЗЕРВНОЕ КОЛЬЦО |
1 |
IB G55 |
| 32 |
|
ШПЛИНТ |
1 |
(T-3)G55 |
