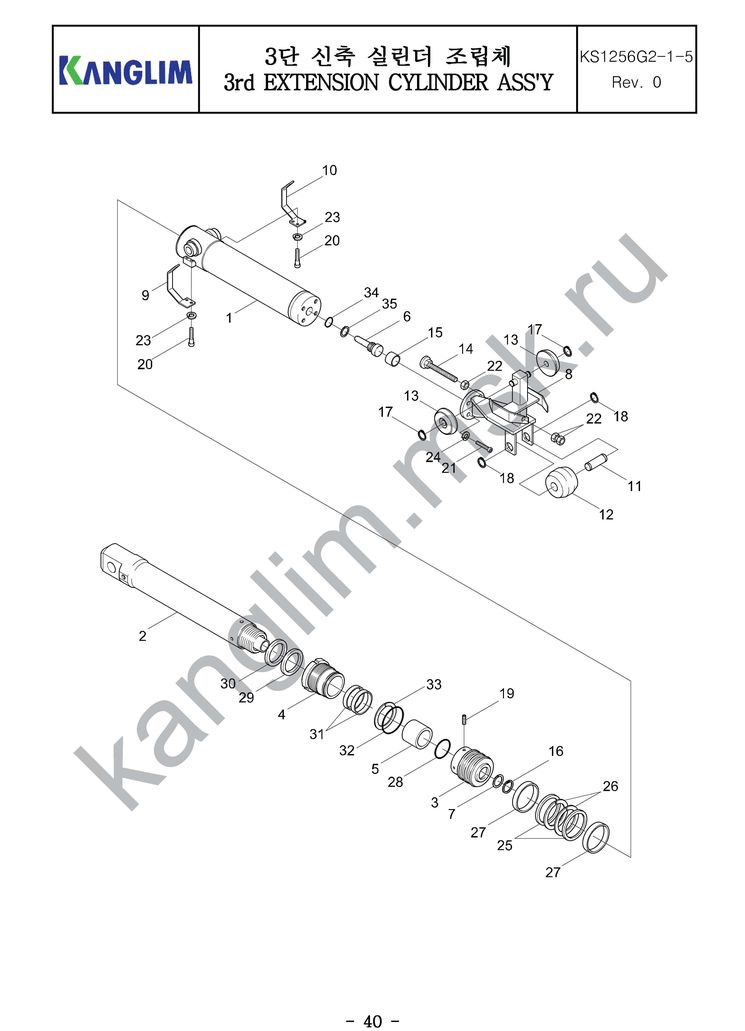

3-ий гидроцилиндр выдвижения стрелы KS 1256 GII
| KANGLIM | 3-Й ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ |
KS1256G2-1-5
Rev. 0
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| - |
H1090068R2
(KL08T3000)
|
3-Й ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ | 1 | |
| 1 |
KL08T3010
(S1070558)
|
ТРУБА В СБОРЕ
|
1 | |
| 2 |
KL08T3020
(S1070565)
|
ШТОК В СБОРЕ | 1 | |
| 3 |
KL07T3030-01
(S1070580)
|
ПОРШЕНЬ | 1 | |
| 4 |
SH46T3030
(S1070572)
|
КРЫШКА, ШТОКА | 1 | |
| 5 |
SH15T3050
|
РАСПОРКА | 1 | |
| 6 | SS25T2050 | ПРОКЛАДКА | 1 | |
| 7 | SS25T2060 | КОЛЬЦО, ПОДКЛАДКА | 1 | |
| 8 | KL08T3040-02 | КРОНШТЕЙН В СБОРЕ | 1 | |
| 9 | KL25T3030 | КРОНШТЕЙН-R | 1 | |
| 10 | KL25T3040 | КРОНШТЕЙН-L | 1 | |
| 11 | SH39T2060 | ВАЛ, РОЛИКА | 1 | |
| 12 | SH09T2040 | НАПРАВЛЯЮЩИЙ, РОЛИК | 1 | |
| 13 | SH17T2040 | НАПРАВЛЯЮЩИЙ, РОЛИК | 2 | |
| 14 | KL05ET280 | БОЛТ, ПРОВЕРОЧНЫЙ | 1 | |
| 15 | SH16T3070 | РАСПОРКА-B | 1 | |
| 16 | КОЛЬЦО, СТОПОРНОЕ | 1 | AR18 | |
| 17 | КОЛЬЦО, СТОПОРНОЕ | 2 | D15 | |
| 18 | КОЛЬЦО, СТОПОРНОЕ | 2 |
D20
|
|
| 19 | ВИНТ, УСТАНОВОЧНЫЙ | 1 | ||
| 20 | БОЛТ, ГНЕЗДО | 4 | M6xP1.0x6 | |
| 21 | БОЛТ, ГНЕЗДО | 4 | M6xP1.0x15 | |
| 22 | ГАЙКА | 3 | M12xP1.75x10H | |
| 23 | ШАЙБА, ПРУЖИННАЯ | 4 | M6 | |
| 24 | ШАЙБА, ПРУЖИННАЯ | 4 |
M8
|
|
| 25 | УПЛОТНИТЕЛЬ, ПОРШНЯ | 2 |
OSI 70
FU0846L0
|
|
| 26 | КОЛЬЦО, ОПОРНОЕ | 2 | ||
| 27 | КОЛЬЦО, ИЗНОСА | 2 | ||
| 28 | КОЛЬЦО | 2 | ||
| 29 | УПЛОТНИТЕЛЬ, ШТОКА | 1 |
ISI 60
FU0619K0
|
|
| 30 | УПЛОТНЕНИЕ, ПЫЛЕЗАЩИТА | 1 | KDD60 | |
| 31 | КОЛЬЦО, ИЗНОСА | 2 |
|
|
| 32 | КОЛЬЦО | 1 | 1B G65 | |
| 33 | КОЛЬЦО, ОПОРНОЕ | 1 | (T-3) G65 | |
| 34 | КОЛЬЦО | 1 | 1B P16 | |
| 35 | КОЛЬЦО, ОПОРНОЕ | 1 | (T-2) P18 | |
| S1055150 | УПЛОТНИТЕЛЬНЫЙ НАБОР | 1 | ||
