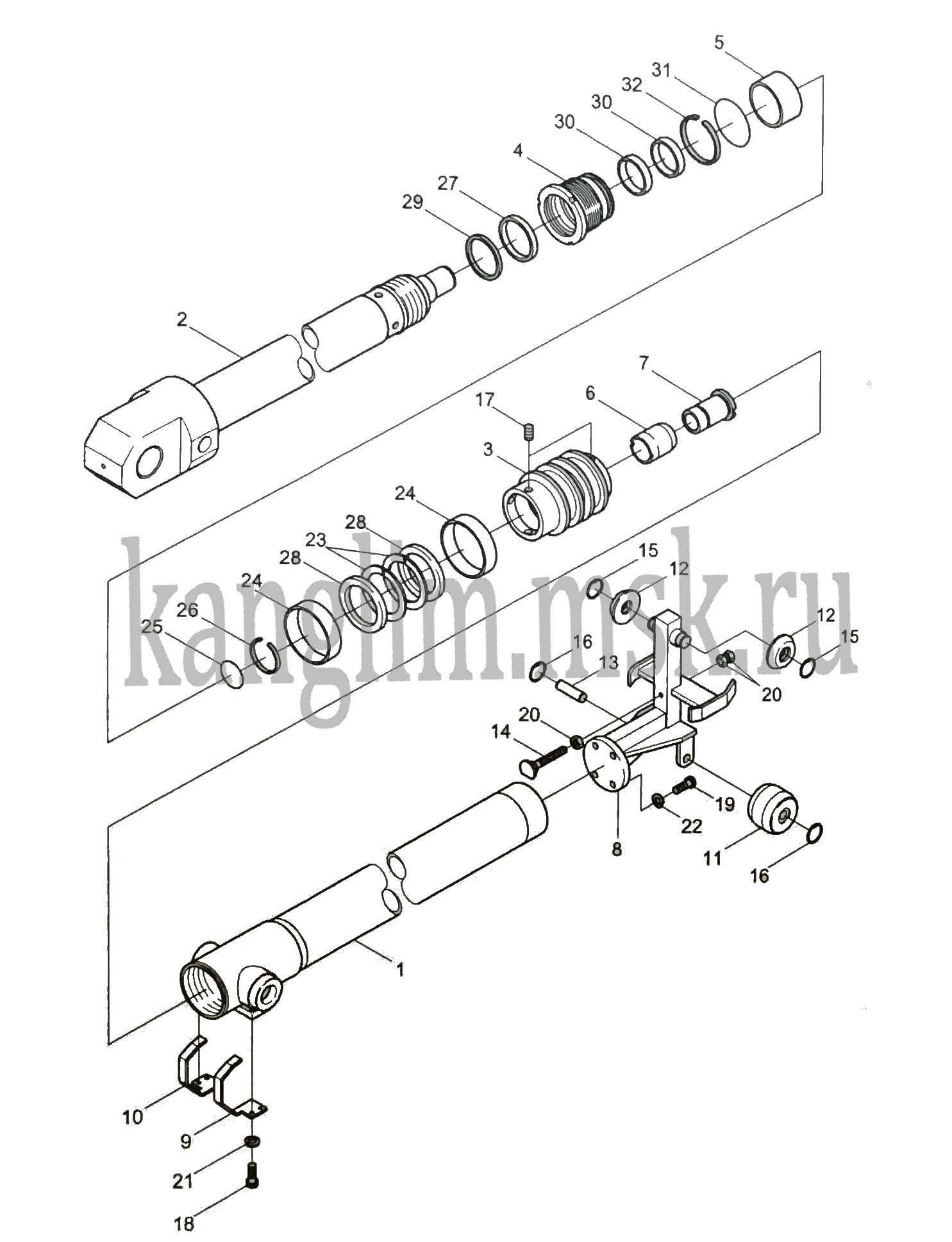

3-ий гидроцилиндр выдвижения стрелы
![]()
| KANGLIM |
3-ИЙ
ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ СТРЕЛЫ |
KS 5206 |
| № |
ДЕТАЛЬ № |
ОПИСАНИЕ |
КОЛ |
ПРИМЕЧАНИЕ |
| |
H1105016 |
3-Й ЦИЛИНДР В СБОРЕ |
1 |
KL50T3000 |
| 1 |
KL50T3010 |
КОРПУС В СБОРЕ |
1 |
|
| 2 |
KL50T3020 |
ШТОК В СБОРЕ |
1 |
|
| 3 |
KL05ET230 |
ПОРШЕНЬ |
1 |
|
| 4 |
KL05ET240-01 |
НАКЛАДКА ШТАНГИ |
1 |
|
| 5 |
KL05T3050 |
РАЗДЕЛИТЕЛЬ |
1 |
|
| 6 |
SS33T1070 |
РЕССОРНОЕ КОЛЬЦО |
1 |
|
| 7 |
SS33T1080 |
РЕССОРНАЯ НАПРАВЛЯЮЩАЯ |
1 |
|
| 8 |
KL05T3060 |
КРОНШТЕЙН В СБОРЕ |
1 |
|
| 9 |
HN01T2060 |
КРОНШТЕЙН-R |
1 |
|
| 10 |
HN01T2070 |
КРОНШТЕЙН-L |
1 |
|
| 11 |
SH09T2040 |
ПОДДЕРЖИВАЮЩИЙ РОЛИК |
2 |
|
| 12 |
KL20ET270 |
ПОДДЕРЖИВАЮЩИЙ РОЛИК |
1 |
|
| 13 |
KL20ET260 |
ВАЛ КАТКА |
1 |
|
| 14 |
CS17T20B1 |
СТОПОРНЫЙ БОЛТ |
1 |
|
| 15 |
|
УПОРНОЕ КОЛЬЦО |
2 |
Ø15 |
| 16 |
|
УПОРНОЕ КОЛЬЦО |
2 |
Ø20 |
| 17 |
|
КОМПЛЕКТ ВИНТОВ |
2 |
M6xP1.0x8L |
| 18 |
|
ШТЕПСЕЛЬ |
4 |
M6xP1.0x15L |
| 19 |
|
ШТЕПСЕЛЬ |
4 |
M12xP1.75x35L |
| 20 |
|
ГАЙКА, ЗАЖИМНАЯ |
3 |
M16x10H |
| 21 |
|
ПРУЖИННАЯ ШАЙБА |
4 |
M6 |
| 22 |
|
ПРУЖИННАЯ ШАЙБА |
4 |
M8 |
| 23 |
|
УПАКОВКА V |
2 |
OSI 100 |
| 24 |
|
ИЗНАШИВАЕМОЕ КОЛЬЦО |
2 |
Ø100xØ92x20W |
| 25 |
|
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО |
1 |
1BG30 |
| 26 |
|
РЕЗЕРВНОЕ КОЛЬЦО |
1 |
G30 |
| 27 |
|
УПАКОВКА |
1 |
Ø70xØ80x12W |
| 28 |
|
РЕЗЕРВНОЕ КОЛЬЦО |
2 |
Ø100xØ85x3T |
| 29 |
|
ПЫЛЬНИК |
1 |
DSI 70 |
| 30 |
|
ИЗНАШИВАЕМОЕ КОЛЬЦО |
2 |
Ø70xØ75x20W |
| 31 |
|
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО |
1 |
1BG95 |
| 32 |
|
РЕЗЕРВНОЕ КОЛЬЦО |
1 |
G95 |
| |
S1074706 |
КОМПЛЕКТ УПЛОТНЕНИЙ |
1 |
|
