3-ий гидроцилиндр выдвижения стрелы стрелы КМУ Kanglim KS 2056, 2057

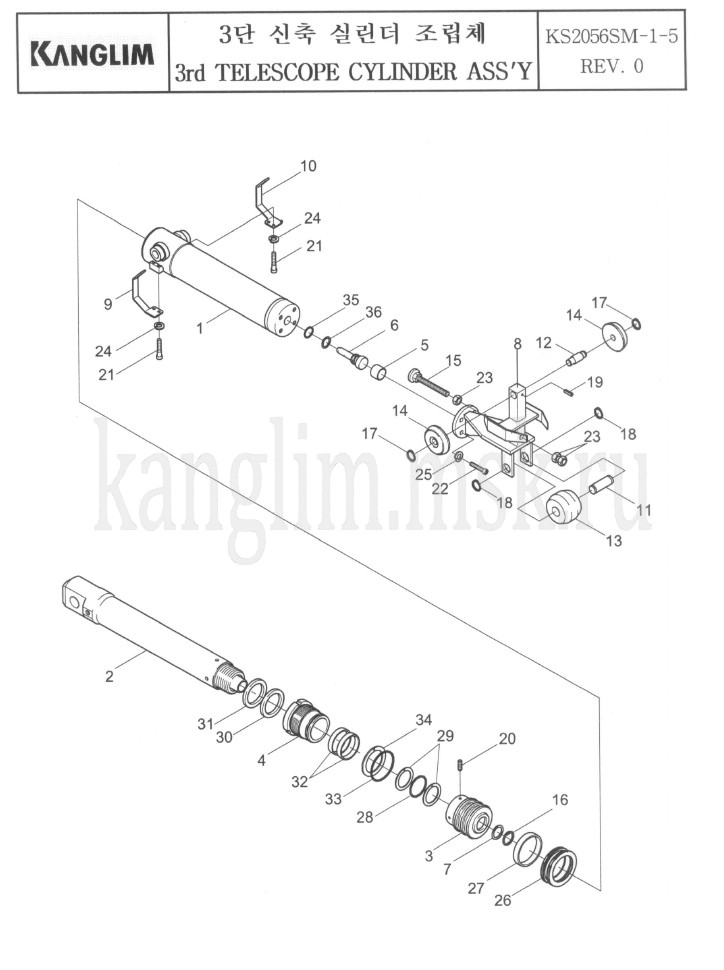

| KANGLIM | 3-Й ТЕЛЕСКОПИЧЕСКИЙ ЦИЛИНДР В СБОРЕ |
KS2056SM-1-5
REV. 0
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| - |
H1099435
KL38T3000
|
3-Й ТЕЛЕСКОПИЧЕСКИЙ ЦИЛИНДР В СБОРЕ | 1 | |
| 1 | KL39T3010 | ТРУБА В СБОРЕ | 1 | |
| 2 | KL39T3020 | ШТОК В СБОРЕ | 1 | |
| 3 | CS27T3A30 | ПОРШЕНЬ | 1 | |
| 4 | CS27T3A40 | КРЫШКА, ШТОК | 1 | |
| 5 | SH16T3070 | РАСПОРКА-B | 1 | |
| 6 | KL29T3050 | УПРУГАЯ ПРОКЛАДКА | 1 | |
| 7 | SS25T2060 | КОЛЬЦО, ПОДКЛАДКА | 1 | |
| 8 | KL39T3050 | КРОНШТЕЙН В СБОРЕ | 1 | |
| 9 | KL25T3030 | КРОНШТЕЙН-R | 1 | |
| 10 | KL25T3040 | КРОНШТЕЙН-L | 1 | |
| 11 | SH39T2060 | ВАЛ, РОЛИК | 1 | Ø20x79L |
| 12 | SH06T3050 | ВАЛ, ПОДШИПНИК | 1 | Ø19x60L |
| 13 | SH09T2040 | РОЛИК, НАПРАВЛЯЮЩИЙ | 1 | Ø75x56L |
| 14 | SH17T2040 | РОЛИК, НАПРАВЛЯЮЩИЙ | 2 | Ø70x17L |
| 15 | SS33T20B1-01 | БОЛТ, ПРОВЕРОЧНЫЙ | 1 | M12xP1.75x90L |
| 16 | КОЛЬЦО, СТОПОРНОЕ | 1 | AR18 | |
| 17 | КОЛЬЦО, ЗАЩЕЛКА | 2 | Ø15 | |
| 18 | КОЛЬЦО, ЗАЩЕЛКА | 2 | Ø20 | |
| 19 | ШТИФТ, ПРУЖИНА | 1 | 5AW28 | |
| 20 | ВИНТ, УСТАНОВОЧНЫЙ | 1 | M6xP1.0x6L | |
| 21 | БОЛТ, ГНЕЗДО | 4 | M6xP1.0x15L | |
| 22 | БОЛТ, ГНЕЗДО | 4 | M8xP1.25x30L | |
| 23 | ГАЙКА | 3 | M12xP1.75x10H | |
| 24 | ШАЙБА, ПРУЖИННАЯ | 4 | M6 | |
| 25 | ШАЙБА, ПРУЖИННАЯ | 4 | M8 | |
| 26 | УПЛОТНИТЕЛЬ, ПОРШЕНЬ | 1 | ||
| 27 | КОЛЬЦО, ИЗНОСА | 1 | Ø75xØ70x15W | |
| 28 | КОЛЬЦО | 1 | 1B G30 | |
| 29 | КОЛЬЦО, ОПОРНОЕ | 2 | (T-3) G30 | |
| 30 | УПЛОТНИТЕЛЬ, ШТОК | 1 |
N1-300(21357)
(Ø55xØ65x10W)
|
|
| 31 | УПЛОТНЕНИЕ, ПЫЛЕЗАЩИТНОЕ | 1 | KDD 55 | |
| 32 | КОЛЬЦО, ИЗНОСА | 2 | Ø55xØ60x15W | |
| 33 | КОЛЬЦО | 1 | 1B G70 | |
| 34 | КОЛЬЦО, ОПОРНОЕ | 1 | (T-3) G70 | |
| 35 | КОЛЬЦО | 1 | 1B P16 | |
| 36 | КОЛЬЦО, ОПОРНОЕ | 1 | (T-2) P16 | |
| S1140191 | УПЛОТНИТЕЛЬНЫЙ НАБОР | 1 | ||
