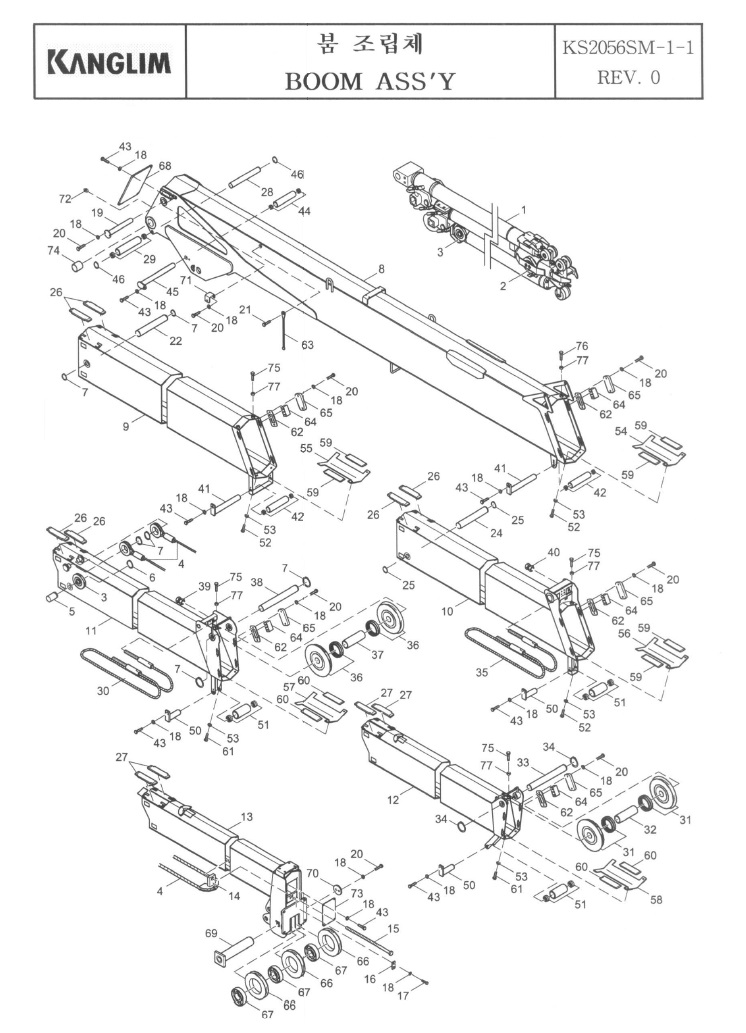

Стрела в разборе
| KANGLIM | СТРЕЛА В СБОРЕ |
KS2056SM-1-1
REV. 0
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| - | A1082963R3 | СТРЕЛА В СБОРЕ | 1 | |
| 1 | H1099403 |
ТЕЛЕСКОПИЧЕСКИЕ ЦИЛИНДРЫ ТЕЛЕСКОПИРОВАНИЯ И ВЫДВИЖЕНИЯ СТРЕЛЫ |
1 | |
| 2 | M1059639 | РОЛИК | 2 | |
| 3 | M1033352 | РОЛИК | 2 | |
| 4 | A1083093 | ПРОВОЛОЧНЫЙ ТРОС, RET. | 1 | Ø8x22145L |
| 5 | M1072420 | ШТИФТ | 2 | Ø25x39L |
| 6 | 45252511 | КОЛЬЦО, СТОПОРНОЕ | 2 | RB25 |
| 7 | 45103211 | КОЛЬЦО, СТОПОРНОЕ | 6 | RS35 |
| 8 | A1082970R2 | 1-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 9 | A1082988R1 | 2-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 10 | A1082995R2 | 3-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 11 | A1083008R2 | 4-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 12 | A1083015R2 | 5-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 13 | A1083022R2 | 6-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 14 | A0711200R1 | НАПРАВЛЯЮЩИЙ, КАНАТА | 1 | |
| 15 | 21123771 | БОЛТ, ШЕСТИГРАННЫЙ | 1 | M16x180L(10.9) |
| 16 | M0517172 | СТОПОР | 1 | KS1256 |
| 17 | 26109067 | БОЛТ, ШЕСТИГРАННЫЙ ГНЕЗДО | 2 | BB8x25 |
| 18 | 36120813 | ШАЙБА, ПРУЖИННАЯ | 62 | WS8 |
| 19 | M1072437 | ВАЛ | 1 | Ø35 |
| 20 | 21108673 | БОЛТ, ШЕСТИГРАННЫЙ | 46 | M8x16L |
| 21 | 21108876 | БОЛТ, ШЕСТИГРАННЫЙ | 2 | BA8x20L |
| 22 | M1072444 | ВАЛ | 1 | Ø35X209L |
| 24 | M1072451 | ВАЛ | 1 | Ø30x194L |
| 25 | 45102910 | КОЛЬЦО, СТОПОРНОЕ | 2 | RS30 |
| 26 | M1059742R1 |
ПЛАСТИНА СКОЛЬЖЕНИЯ (ПОДКЛАДКА, СЛАЙД) |
6 | 30x250x8T |
| 27 | M1059703R1 |
ПЛАСТИНА СКОЛЬЖЕНИЯ (ПОДКЛАДКА, СЛАЙД) |
4 | 30x200x8T |
| 28 | M1072469 | ВАЛ | 1 | Ø20x242L |
| 29 | M1072476R1 | РОЛИК | 1 | Ø34x212L |
| 30 | A1083104 | ПРОВОЛОЧНЫЙ ТРОС, EXT | 1 | Ø9x8800L |
| 31 | M1072782R1 | РОЛИК | 2 | Ø137 |
| 32 | M1003074 | ТРУБА, РАСПОРКА | 1 | Ø34x69 |
| 33 | M1059728 | ВАЛ | 1 | Ø25x198 |
| 34 | 45102515 | КОЛЬЦО, СТОПОРНОЕ | 2 | RS25 |
| 35 | A1083111 | ПРОВОЛОЧНЫЙ ТРОС, EXT. | 1 | Ø11.2x8700 |
| 36 | M1072790R1 | РОЛИК | 2 | Ø170 |
| 37 | M1003100 | РАСПОРКА | 1 | Ø42.7x113L |
| 38 | M1072483 | ВАЛ | 1 | Ø35x213L |
| 39 | S1011990 | ГАЙКА, ШЕСТИГРАННАЯ | 6 | M14x1.5P |
| 40 | S1012100 | ГАЙКА, ШЕСТИГРАННАЯ | 6 | M16x1.5P |
| 41 | A1007470 | ВАЛ | 2 | Ø20x205L |
| 42 | M1080747 | РОЛИК | 2 | Ø34x185L |
| 43 | 21108560 | БОЛТ, ШЕСТИГРАННЫЙ | 14 | BA8x14 |
| 44 | M1059169 | РОЛИК | 1 | KS1856 |
| 45 | M1072412 | ВАЛ | 1 | Ø30x265L |
| 46 | 45102110 | КОЛЬЦО, СТОПОРНОЕ | 2 | RS20 |
| 50 | M1060043R1 | ВАЛ | 3 | Ø20 |
| 51 | M1080754 | РОЛИК | 3 | Ø34x87L |
| 52 | 21111865 | БОЛТ, ШЕСТИГРАННЫЙ | 8 | BA10x20L |
| 53 | 36121025 | ШАЙБА, ПРУЖИННАЯ | 10 | WS10 |
| 54 | A1083129R1 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 | 1 |
| 55 | A1083136R1 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 | 2 |
| 56 | A1083143R1 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 | 3 |
| 57 | A1088966 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 | 4 |
| 58 | A1088973 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 | 5 |
| 59 | M1059750R1 |
ПЛАСТИНА СКОЛЬЖЕНИЯ (ПОДКЛАДКА, СЛАЙД) |
6 | 50x320x8T |
| 60 | M1059767R2 |
ПЛАСТИНА СКОЛЬЖЕНИЯ (ПОДКЛАДКА, СЛАЙД) |
4 | 50x270x8T |
| 61 | 21111670 | БОЛТ, ШЕСТИГРАННЫЙ | 4 | BA10x16L |
| 62 | M1003163 | РАСПОРКА | 40 | 90x30x0.5T, 1T |
| 63 | M1080206 | ИНДИКАТОР, УГЛОВОЙ | 2 | 4.5T |
| 64 | P1002836 | РАСПОРКА | 20 | 19x49x18T |
| 65 | W1124608R1 | ПЛАСТИНА | 20 | 6T |
| 66 | M1003829 | РОЛИК | 3 | Ø180x37 |
| 67 | 41120747 | ПОДШИПНИК, ШАРИКОВЫЙ | 6 | 6207ZZ |
| 68 | W1090593R1 | ПЛАСТИНА, КРЫШКА | 1 | 2.3T |
| 69 | M1059735 | ВАЛ | 1 | Ø35x175L |
| 70 | W0108608 | ПЛАСТИНА, КОНЕЦ | 1 | KS1256 |
| 71 | W1124580 | КРОНШТЕЙН, ЛАМПЫ | 1 | 6T |
| 72 | 46107013 | НИППЕЛЬ, СМАЗОЧНЫЙ | 1 | PT1/8, 180° |
| 73 | W1004320R2 | ПЛАСТИНА, КРЫШКА | 1 | 2.3T |
| 74 | P1023870 | ВТУЛКА | 2 | Ø65 |
| 75 | 26112476 | БОЛТ, ГНЕЗДО ШЕСТИГРАННОЕ | 8 | BB10x40L |
| 76 | 26112572 | БОЛТ, ГНЕЗДО ШЕСТИГРАННОЕ | 2 | BB10x45L |
| 77 | 31121060 | ГАЙКА, ШЕСТИГРАННАЯ | 10 | M10 |
