Стрела в разборе КМУ KS 1256 G II (6 секций)

ЗАПРОСИТЬ ЦЕНУ

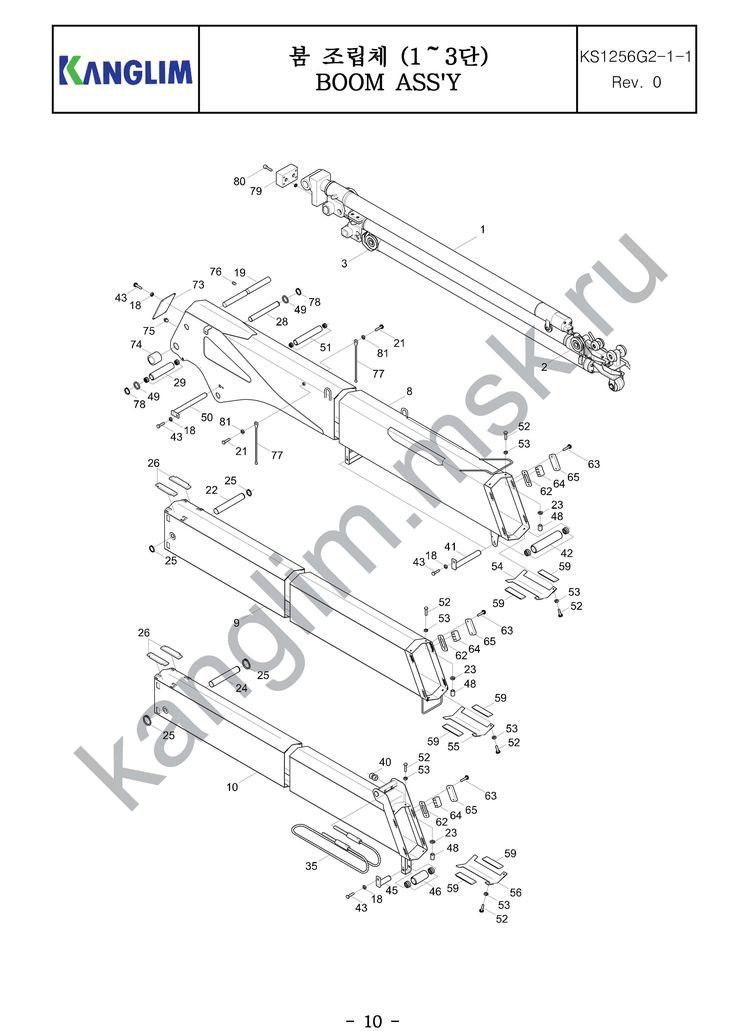

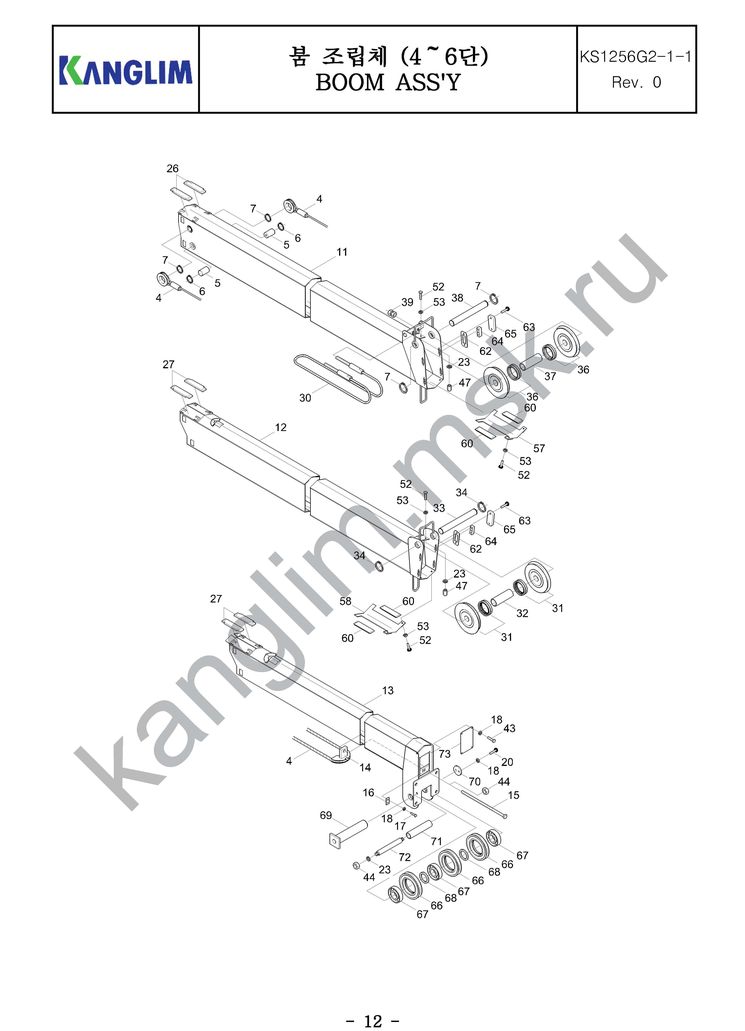

Kanglim KS1256G-II стрела в разборе

KANGLIM

СТРЕЛА В СБОРЕ
KS1256G2-1-1
Rev. 0
№ ДЕТАЛЬ № ОПИСАНИЕ КОЛ.
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
- A1066489R2 СТРЕЛА В СБОРЕ 1 (1-3)
1 H1048184R2

ТЕЛЕСКОПИЧЕСКИЕ ГИДРОЦИЛИНДРЫ

ТЕЛЕСКОПИРОВАНИЯ И ВЫДВИЖЕНИЯ СТРЕЛЫ

 1 (1-3)
2 M1033345 РОЛИК 2 (1-3)
3 M1033352 РОЛИК 2 (4-6)
4 A1062494 ПРОВОЛОЧНЫЙ ТРОС ВТЯГИВАНИЯ СТРЕЛЫ 1 D8*6*FI(29)-IWRC(B)*20660
5 M1033231 ШТИФТ 2
Ø25
(4-6)
6 45252511 КОЛЬЦО, СТОПОРНОЕ 2
RB25
(4-6)
7 45103211 КОЛЬЦО, СТОПОРНОЕ 4
RS35
(4-6)
8 A1062890R1 1-Я СЕКЦИЯ СТРЕЛЫ 1 (1-3)
9 A1062409 2-Я СЕКЦИЯ СТРЕЛЫ 1 (1-3)
10 A1062423 3-Я СЕКЦИЯ СТРЕЛЫ 1 (1-3)
11 A1062448 4-Я СЕКЦИЯ СТРЕЛЫ 1 (4-6)
12 A1062462 5-Я СЕКЦИЯ СТРЕЛЫ 1 (4-6)
13 A1062470R1 6-Я СЕКЦИЯ СТРЕЛЫ 1 (4-6)
14 A0711200R1 НАПРАВЛЯЮЩИЙ, КАНАТА 1 (4-6)
15 21123771 БОЛТ, ШЕСТИГРАННЫЙ 1
M16x180
(4-6)
16 M0517172 СТОПОР 1 (4-6)
17 26109067 БОЛТ, ШЕСТИГРАННЫЙ ГНЕЗДО 2
BB8x25
(4-6)
18 36120813 ШАЙБА, ПРУЖИННАЯ 16
WS8
(1-3)(4-6)
19 M1003035 ВАЛ 1
Ø30
(1-3)
20 21108673 БОЛТ, ШЕСТИГРАННЫЙ 2
M8x16
(4-6)
21 21108876 БОЛТ, ШЕСТИГРАННЫЙ 2
BA8x20
(1-3)
22 M1003042 ВАЛ 1
Ø30x214
1-3)
23 35111010 ШАЙБА, ОБЫЧНАЯ 6
WP10
(1-3)(4-6)
24 M1003050 ВАЛ 1
Ø30x195
(1-3)
25 45102910 КОЛЬЦО, СТОПОРНОЕ 4
RS30
(1-3)
26 M1059742R1

ПЛАСТИНА СКОЛЬЖЕНИЯ

(ПОДКЛАДКА, СЛАЙД)

 6 (1-3)(4-6)
27 M1059703R1

ПЛАСТИНА СКОЛЬЖЕНИЯ

(ПОДКЛАДКА, СЛАЙД)

 4 (4-6)
28 M1060424 ВАЛ 1 (1-3)
29 M1060417 РОЛИК 1 (1-3)
30

A1088521R1

A1062380

 КАНАТ ВЫДВИЖЕНИЯ СТРЕЛЫ 1
D9*8350L
31 M1059799 РОЛИК 2
Ø138
(4-6)
32 M1003074 ТРУБА, РАСПОРНАЯ 1 (4-6)
33 M1003081 ВАЛ 1 (4-6)
34 45102515 КОЛЬЦО, СТОПОРНОЕ 2
RS25
(4-6)
35

A1088514R1

A1062398

 ПРОВОЛОЧНЫЙ ТРОС ВЫДВИЖЕНИЯ СТРЕЛЫ 1  D11.2*8300L
36 M1059800 РОЛИК 2 (4-6)
37 M1003100 РАСПОРКА 1 (4-6)
38 M1003117 ВАЛ 1 (4-6)
39 S1011990 ГАЙКА, ШЕСТИГРАННАЯ 6 (4-6)
40 S1012100 ГАЙКА, ШЕСТИГРАННАЯ 6 (1-3)
41 A1007470 ВАЛ 3 (1-3)
42 M1059817 РОЛИК 3 (1-3)
43 21108560 БОЛТ, ШЕСТИГРАННЫЙ 12 (1-3)(4-6)
44 31111010 ГАЙКА, ШЕСТИГРАННАЯ 2
NA10
(4-6)
45 A1007487 ВАЛ 1 (1-3)
46 M1059824 РОЛИК 2 (1-3)
47 M1003149 ГАЙКА, ШЕСТИГРАННАЯ 4 (4-6)
48 M1003156 ГАЙКА, ШЕСТИГРАННАЯ 6 (1-3)
49 M1060004R1 РАСПОРКА 2 (1-3)
50 A1007448 ВАЛ 1 (1-3)
51 M1003067R1 РОЛИК 1 (1-3)(4-6)
52 21111865 БОЛТ, ШЕСТИГРАННЫЙ 18 (1-3)(4-6)
53 36121025 ШАЙБА, ПРУЖИННАЯ 20 (1-3)(4-6)
54 A1007494 НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА 1
1
(1-3)
55 A1007505 НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА 1
2
(1-3)
56 A1007512 НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА 1
3
(1-3)
57 A1007520 НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА 1
4
(4-6)
58 A1007537 НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА 1
5
(4-6)
59 M1059750R1

ПЛАСТИНА СКОЛЬЖЕНИЯ

(ПОДКЛАДКА, СЛАЙД)

 6 (1-3)
60 M1059767R1

ПЛАСТИНА СКОЛЬЖЕНИЯ

(ПОДКЛАДКА, СЛАЙД)

 4 (4-6)
62 M1003163 РАСПОРКА 40 (1-3)(4-6)
63 26104675 БОЛТ, ГНЕЗДО ШЕСТИГРАННОЕ 40 (1-3)(4-6)
64 P1002836 РАСПОРКА 20 (1-3)(4-6)
65 W1012114 ПЛАСТИНА 20 (1-3)(4-6)
66 M1003829 РОЛИК 3 (4-6)
67 41120747 ПОДШИПНИК, ШАРИКОВЫЙ 6 (4-6)
68 M1003170 ШАЙБА, ПРОМЕЖУТОЧНАЯ 2 (4-6)
69 M1033249 ВАЛ 1 (4-6)
70 W0108608 ПЛАСТИНА, ТОРЦЕВАЯ 1
Ø35
(4-6)
71 M1003206 ТРУБА, РОЛИК 1 (4-6)
72 M1003213 БОЛТ, ПРОМЕЖУТОЧНЫЙ 1 (4-6)
73 W1004320R2 ПЛАСТИНА, КРЫШКА 2 (1-3)
74 P1023870 ВТУЛКА КРЕПЛЕНИЯ СТРЕЛЫ 2 (1-3)
75 46107013 НИППЕЛЬ, СМАЗОЧНЫЙ 1 (1-3)
76 23507678 ВИНТ, УСТАНОВОЧНЫЙ 1
BV10x10
(1-3)
77 M1052274 ИНДИКАТОР, УГЛОВОЙ 2 (1-3)
78 45102110 КОЛЬЦО, СТОПОРНОЕ 2 (1-3)
79 M1059991 БЛОК, АДАПТОРА 1 (1-3)
80 26155374 БОЛТ, ГНЕЗДО ШЕСТИГРАННОЕ 4 (1-3)
81 60101413 КОЛЬЦО 2
P12
(1-3)
.
