Главная » Запчасти для КМУ » Kanglim KDC 5600 » Стрела в разборе (4 секции)

Стрела в разборе (4 секции)

ЗАПРОСИТЬ ЦЕНУ

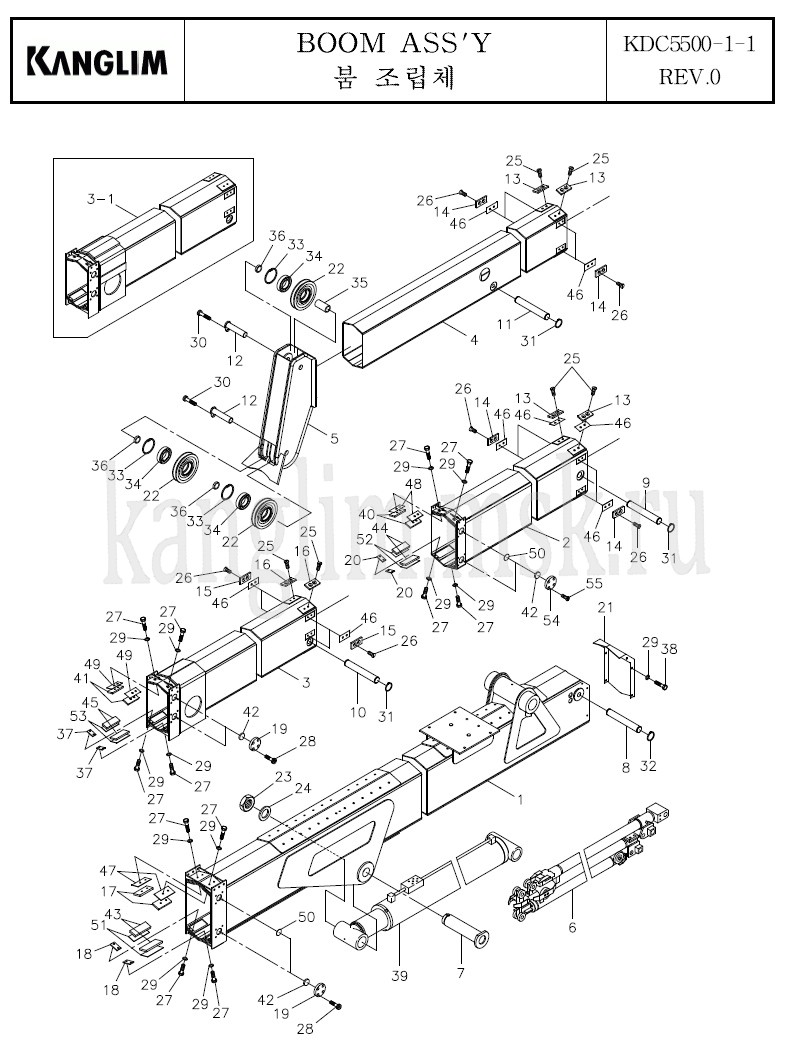

Kanglim KDC 5600 стрела в разборе (4 секции)

KANGLIM СТРЕЛА В РАЗБОРЕ KDC 5600
№ ДЕТАЛЬ № ОПИСАНИЕ КОЛ ПРИМЕЧАНИЕ
  A1050257R2 СТРЕЛА В СБОРЕ 1
1 A1050264R2 СТРЕЛА В СБОРЕ 1
2 A1050271R1 СТРЕЛА В СБОРЕ 1
3 A1050289R1 СТРЕЛА В СБОРЕ 1
3-1 A1066770 3-Я  СЕКЦИЯ СТРЕЛЫ В СБОРЕ 1
4 A1050296R1 СТРЕЛА В СБОРЕ 1
5 A1050079 ГОЛОВКА СТРЕЛЫ В СБОРЕ  1
6 H1063275  ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ 1
7 A1050307 ВАЛ(A)  1
8 M1058099R1 ВАЛ(B) 1
9 M1058100 ВАЛ(С)  1
10 M1058117 ВАЛ(D)  1
11 M1058124 ВАЛ(Е)  1
12 M1050620 ВАЛ(F)  2
13 A1050314 ПЛОЩАДКА(А) 4
14 A1050321 ПЛОЩАДКА(В) 8
15 A1050339 ПЛАСТИНА  4
16 A1050346 ОПОРНАЯ ПЛИТА(D) 2
17 A1050353 ОПОРНАЯ ПЛИТА (E) 2
18 A1050360 ОПОРНАЯ ПЛИТА КРОНШТЕЙНА (А) 2
19 A1050378 НАКЛАДКА ОПОРНОЙ ПЛИТЫ  8
20 A1050385 ОПОРНАЯ ПЛИТА КРОНШТЕЙНА (В)  2
21 A1050392 НАКЛАДКА СТРЕЛЫ  1
22 M1058149 ШКИВ 3
23 33012017 ГАЙКА ПОДШИПНИКА  1 AN12
24 S1047495 ШАЙБА ГАЙКИ ПОДШИПНИКА  1 AW12
25 22417612 БОЛТ С ПЛОСКОЙ ГОЛОВКОЙ 12 M8xl4L
26 22417410 БОЛТ С ПЛОСКОЙ ГОЛОВКОЙ 24 M8x10L
27 21108869 ШЕСТИГРАННЫЙ БОЛТ 24 M8x20L
28 26108660 БОЛТ ПОД ШЕСТИГРАННЫЙ КЛЮЧ 32 M8x16L
29 36120813 ПРУЖИННАЯ ШАЙБА  30 M8
30 26109067 БОЛТ ПОД ШЕСТИГРАННЫЙ КЛЮЧ 2 M8x25L
31 45102910 УПОРНОЕ КОЛЬЦО  6 Ф 30
32 45193211 УПОРНОЕ КОЛЬЦО  2 Ф 35
33 45104911 УПОРНОЕ КОЛЬЦО  3 Ф 72
34 41130645 ШАРИКОВЫЙ ПОДШИПНИК  3 6306ZZ
35 A1050570 ПРОКЛАДКА(А) 1
36 A1050588 ПРОКЛАДКА(В)  3
37 A1050595 ОПОРНАЯ ПЛИТА КРОНШТЕЙНА (С)  2
38 21108666 ШЕСТИГРАННЫЙ БОЛТ 6 M8x16L
39 H1063282 ЦИЛИНДР ПОДЪЕМА СТРЕЛЫ В СБОРЕ  1
40 A1050403 ОПОРНАЯ ПЛИТА(F)  2
41 A1050410 ОПОРНАЯ ПЛИТА(G)  2
42 A1050428 ОПОРНАЯ ПЛИТА(H)  12
43 A1050435 ОПОРНАЯ ПЛИТА(I) 2
44 A1050442 ОПОРНАЯ ПЛИТА(J)  2
45 A1050450 ОПОРНАЯ ПЛИТА(K)  2
46 A1050467 ТОНКАЯ ПРОКЛАДКА(A)  8
47 A1050500 ТОНКАЯ ПРОКЛАДКА(E)  2
48 A1050517 ТОНКАЯ ПРОКЛАДКА(F)  2
49 A1050524 ТОНКАЯ ПРОКЛАДКА(G)  2
50 A1050531 ТОНКАЯ ПРОКЛАДКА(H)  2
51 A1050549 ТОНКАЯ ПРОКЛАДКА(I) 2
52 A1050556 ТОНКАЯ ПРОКЛАДКА(J) 2
53 A1050563 ТОНКАЯ ПРОКЛАДКА(K)  2
54   НАКЛАДКА (B) ОПОРНОЙ ПЛИТЫ  4
55 22417587 БОЛТ С ПЛОСКОЙ ГОЛОВКОЙ 16 M8x12L
.
