Колонна (Башня)

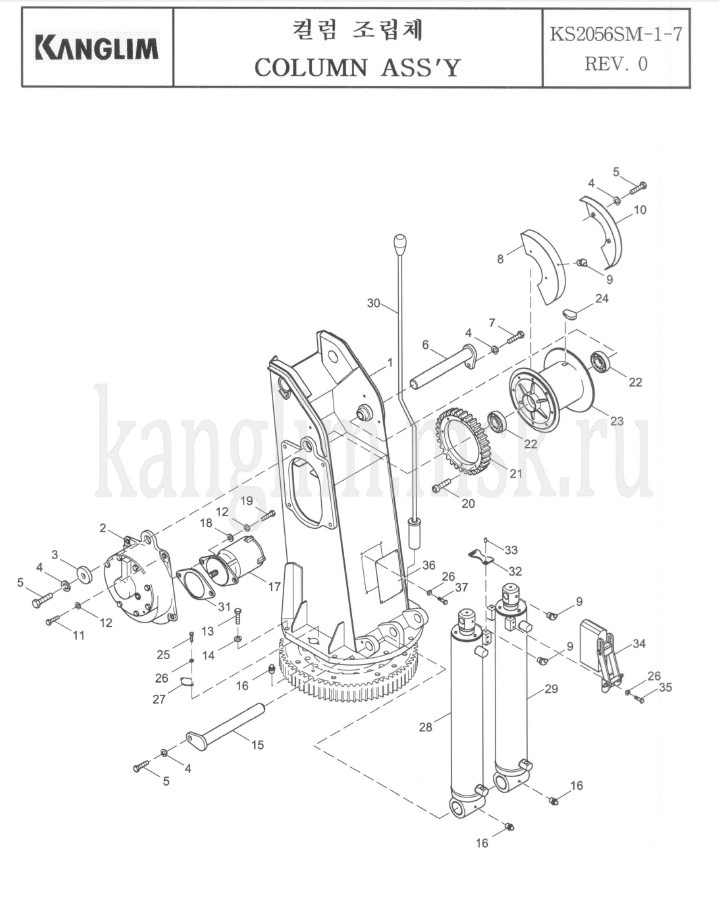

| KANGLIM | КОЛОННА В СБОРЕ |
KS2056SM-1-7
REV. 0
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| 1 | A1088329R1 | КОЛОННА(БАШНЯ) В СБОРЕ | 1 | |
| 2 | H1015152 | РЕДУКТОР ЛЕБЕДКИ | 1 | |
| 3 | W1004288 | ПЛАСТИНА | 1 | 6T |
| 4 | 36121018 | ШАЙБА, ПРУЖИННАЯ | 8 | WS10 |
| 5 | 21112060 | БОЛТ, ШЕСТИГРАННЫЙ | 6 | BA10x25 |
| 6 | M1072533 | ВАЛ, БАРАБАНА | 1 | |
| 7 | 21111865 | БОЛТ, ШЕСТИГРАННЫЙ | 1 | BA10x20 |
| 8 | A1083271R2 | КРЫШКА В СБОРЕ | 1 | |
| 9 | 46207017 | НИППЕЛЬ, СМАЗОЧНЫЙ | 3 | B-PT1/8 |
| 10 | A1083264R1 | КРЫШКА В СБОРЕ | 1 | |
| 11 | 21118468 | БОЛТ, ШЕСТИГРАННЫЙ | 4 | BA14x40 |
| 12 | 36121413 | ШАЙБА, ПРУЖИННАЯ | 6 | WS14 |
| 13 | 21181080 | БОЛТ, ШЕСТИГРАННЫЙ | 14 | BA22x70 |
| 14 | S1140024 | ШАЙБА, ОБЫЧНАЯ | 14 | HRC30-32 |
| 15 | M1072526 | ВАЛ(ПАЛЕЦ) КРЕПЛЕНИЯ ГИДРОЦИЛИНДР-СТАНИНА | 1 | Ø50 |
| 16 | 46107013 | НИППЕЛЬ, СМАЗОЧНЫЙ | 4 | A-PT1/8 |
| 17 | H1014972 | РЕДУКТОР ЛЕБЕДКИ | 1 | JMF-36-01 |
| 18 | 35111416 | ШАЙБА, ОБЫЧНАЯ | 2 | |
| 19 | 21118361 | БОЛТ, ШЕСТИГРАННЫЙ | 2 | |
| 20 | 26114865 | БОЛТ, ГНЕЗДО ГОЛОВКА | 8 | |
| 21 | M1002710 | ШЕСТЕРНЯ, КОЛЬЦО | 1 | |
| 22 | 41120843 | ПОДШИПНИК, ШАРИКОВЫЙ | 2 | |
| 23 | A1007310 | БАРАБАН В СБОРЕ | 1 | |
| 24 | M1002741 | КЛИН | 1 | |
| 25 | 21119063 | БОЛТ, ШЕСТИГРАННЫЙ | 6 | BA8x25 |
| 26 | 36120813 | ШАЙБА, ПРУЖИННАЯ | 12 | WS8 |
| 27 | W1141380 | КРЫШКА | 1 | 2.3T |
| 28 | H1114093 | ЦИЛИНДР, ПОДЪЕМА СТРЕЛЫ-LH | 1 | ST828 |
| 29 | H1114079 | ЦИЛИНДР, ПОДЪЕМА СТРЕЛЫ-RH | 1 | ST828 |
| 30 | M1080334R1 | ВАЛ, S/W ЗАМОК | 1 | |
| 31 | C0215852 | УПЛОТНИТЕЛЬ | 1 | |
| 32 | W1149287R1 | КРОНШТЕЙН | 1 | |
| 33 | 22417765 | ВИНТ, МАШИНА | 2 | BC8x16 |
| 34 | A1083920 | СТОПОР В СБОРЕ | 1 | |
| 35 | 21104874 | БОЛТ, ШЕСТИГРАННЫЙ | 4 | BA8x20 |
| 36 | W1149255 | ПЛАСТИНА | 1 | 2.3T |
| 37 | 21108666 | БОЛТ, ШЕСТИГРАННЫЙ | 4 | BA8x16 |
