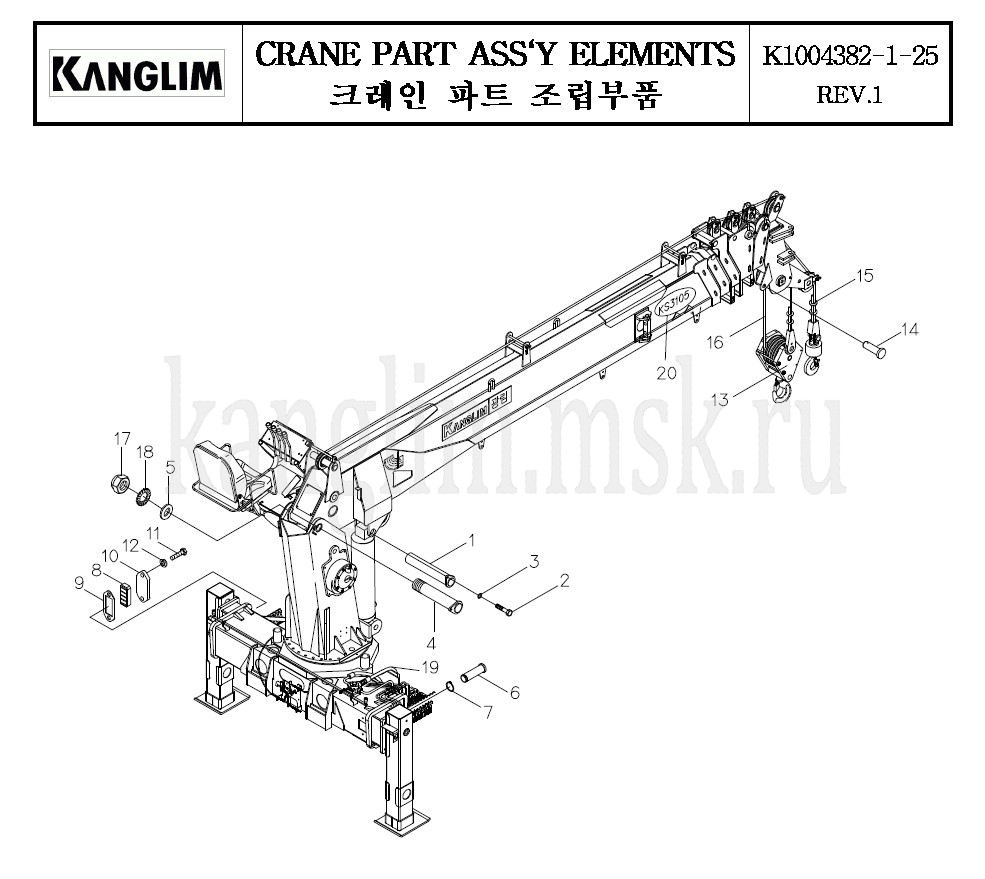

Монтаж крана, сборочные элементы
![]()
| KANGLIM |
МОНТАЖ
КРАНА СБОРОЧНЫЕ ЭЛЕМЕНТЫ |
KS 3105 |
| № |
ДЕТАЛЬ № |
ОПИСАНИЕ |
КОЛ |
ПРИМЕЧАНИЕ |
| |
A1076234R1 |
КРАН |
1 |
K1004382 |
| 1 |
M1058665R1 |
ВАЛ (ПАЛЕЦ) КРЕПЛЕНИЯ ГИДРОЦИЛИНДР-СТРЕЛА |
2 |
60x150L |
| 2 |
21112060 |
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ |
3 |
ВА10х25 |
| 3 |
36121018 |
ПРУЖИННАЯ ШАЙБА |
3 |
WS10 |
| 4 |
M1077690 |
ВАЛ(ПАЛЕЦ) КРЕПЛЕНИЯ СТРЕЛА-БАШНЯ |
1 |
80 |
| 5 |
W1112890R1 |
РАЗДЕЛИТЕЛЬ |
1 |
T10 |
| 6 |
M1029860 |
ШТИФТ |
2 |
30 |
| 7 |
45102910 |
СТОПОРНОЕ КОЛЬЦО |
2 |
RS30 |
| 8 |
M1029795 |
ПОДКЛАДКА |
2 |
|
| 9 |
M1029806 |
РАЗДЕЛИТЕЛЬ |
6 |
|
| 10 |
M1029788 |
КРЫШКА ПЛИТЫ |
2 |
|
| 11 |
21114861 |
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ |
4 |
BA12x20 |
| 12 |
36121018 |
ПРУЖИННАЯ ШАЙБА |
4 |
WS12 |
| 13 |
A1049358 |
КРЮК
В СБОРЕ |
1 |
13TON |
| 14 |
M1051304R1 |
ШТИФТ |
1 |
35x56 |
| 15 |
P1003105 |
СКОБА КРЕПЛЕНИЯ ТРОСА |
4 |
|
| 16 |
S1046774R1 |
ТРОС |
1 |
14x110M |
| 17 |
33015013 |
ГАЙКА ПОДШИПНИКА |
1 |
AN15 |
| 18 |
P1026820 |
ОПОРА |
1 |
AW15 |
| 19 |
71712620 |
ШЛАНГ, H.P. |
4 |
3/8-2300-PF3/8 |
| 20 |
A1059174 |
МЕСТОНАХОЖДЕНИЕ СТИКЕРА |
1 |
|
