Гидроцилиндр выдвижения передней опоры

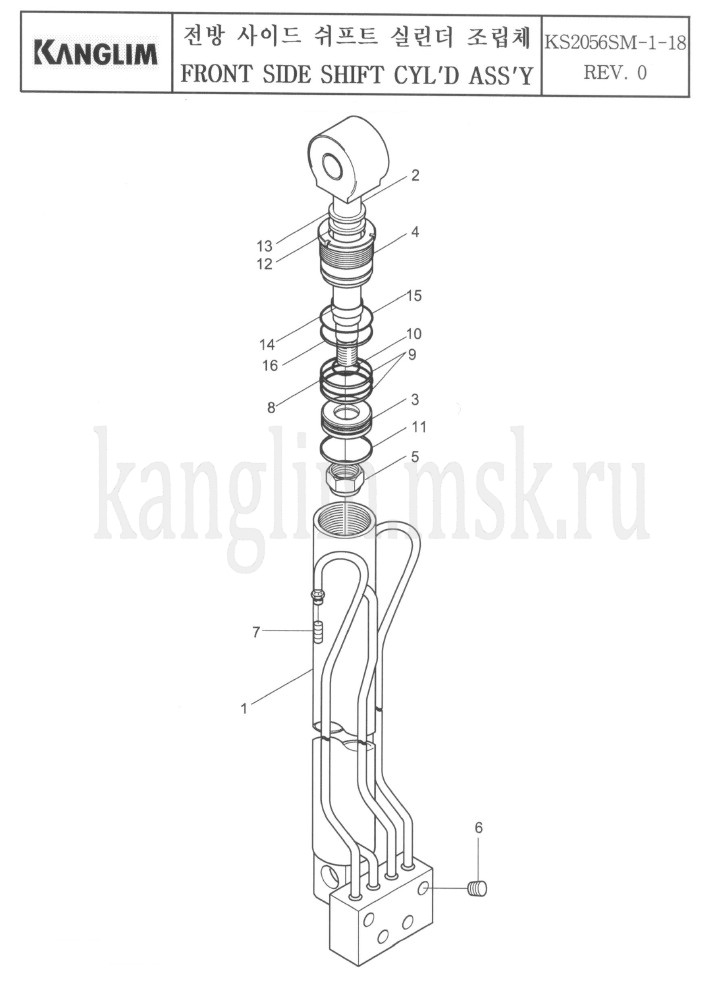

| KANGLIM | ПЕРЕДНИЙ ЦИЛИНДР БОКОВОГО СМЕЩЕНИЯ В СБОРЕ |
KS2056SM-1-18
REV. 0
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| - | H1049390R5 | ПЕРЕДНИЙ ЦИЛИНДР БОКОВОГО СМЕЩЕНИЯ В СБОРЕ | 2 | |
| 1 | KL08SS010-01 | ТРУБА В СБОРЕ | 1 | |
| 2 | KL08SS020 | ШТОК В СБОРЕ | 1 | |
| 3 | KL08LS030 | ПОРШЕНЬ | 1 | |
| 4 | SS35AE040-01 | КРЫШКА, ШТОК | 1 | |
| 5 | ГАЙКА, НЕЙЛОНОВАЯ | 1 | M18x2.5P | |
| 6 | ПРОБКА | 4 | PT1/4 | |
| 7 | ПРОБКА | 2 | PF1/4 | |
| 8 | КОЛЬЦО | 1 | 1B P34 | |
| 9 | КОЛЬЦО, ОПОРНОЕ | 2 | (T-2) P34 | |
| 10 | КОЛЬЦО | 1 | 1B P20 | |
| 11 | КОЛЬЦО, ИЗНОСА | 1 | Ø40xØ35x9.5W | |
| 12 | УПЛОТНЕНИТЕЛЬ, ШТОК | 1 |
NI-300(337346)
(Ø25xØ33x5.5W)
|
|
| 13 | УПЛОТНЕНИЕ, ПЫЛЕЗАЩИТНОЕ | 1 |
KDD25
KDD-0250045A
|
|
| 14 | КОЛЬЦО, ИЗНОСА | 1 | Ø25xØ30x20W | |
| 15 | КОЛЬЦО | 1 | 1B G35 | |
| 16 | КОЛЬЦО, ОПОРНОЕ | 1 | (T-3) G35 | |
| S1059152 | УПЛОТНИТЕЛЬНЫЙ НАБОР | 1 | ||
