Распределитель управления краном манипулятором

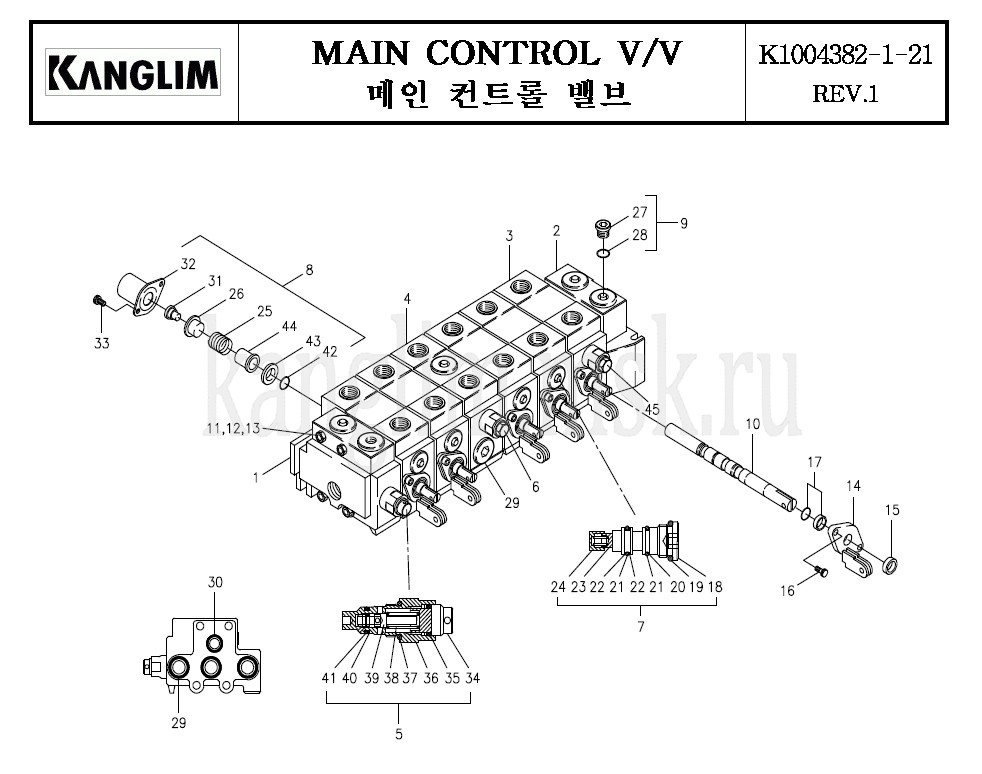

| KANGLIM | ОСНОВНОЙ УПРАВЛЯЮЩИЙ КЛАПАН | KS 5206 | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| S1038400R3 | ОСНОВНОЙ УПРАВЛЯЮЩИЙ КЛАПАН ГИДРОРАСПРЕДЕЛИТЕЛЬ 5-И СЕКЦИОННЫЙ |
1 | RS286 | |
| 1 | ВХОД СЕКЦИИ | 1 | I03A | |
| 2 | ВЫХОД СЕКЦИИ | 1 | U03A | |
| 3 | ПЛАТА КЛАПАНА | 5 | S01A | |
| 4 | ПЛАТА ПРОМЕЖУТОЧНОГО ВХОДА | 1 | M01A | |
| 5 | ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН | 1 | NBB201 | |
| 6 | СБРАСЫВАЮЩИЙ КЛАПАН | 1 | TBS400 | |
| 7 | ОБРАТНЫЙ КЛАПАН В СБОРЕ | 10 | ||
| 8 | УПРАВЛЕНИЕ ЗОЛОТНИКА В СБОРЕ | 5 | 9:13 | |
| 9 | ЗАГЛУШКА В СБОРЕ | 9 | PF3/4 | |
| 10 | ЗОЛОТНИК | 5 | ||
| 11 | РАСТЯЖКА | 4 | ||
| 12 | ПРУЖИННАЯ ШАЙБА | 8 | ||
| 13 | ГАЙКА | 8 | ||
| 14 | 3-ПОЗИЦИОННАЯ ПОДДЕРЖКА КРОНШТЕЙНА | 5 | 1:09 | |
| 15 | МАСЛОСЪЕМНОЕ КОЛЬЦО | 5 | ||
| 16 | ВИНТ | 10 | ВВбхМ | |
| 17 | УПЛОТНЕНИЕ ЗОЛОТНИКА В СБОРЕ | 5 | ||
| 18 | ПРОБКА | 6 | ||
| 19 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 6 | 23.47x2.4 | |
| 20 | РЕЗЕРВНОЕ КОЛЬЦО | 6 | ||
| 21 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 12 | 17.3x2.4 | |
| 22 | РЕЗЕРВНОЕ КОЛЬЦО | 12 | ||
| 23 | ВЕРТИКАЛЬНАЯ ОПОРА | 6 | ||
| 24 | ПРУЖИНА | 6 | ||
| 25 | ПРУЖИНА | 5 | ||
| 26 | ПРУЖИННАЯ НАПРАВЛЯЮЩАЯ | 5 | ||
| 27 | ПРОБКА | 9 | ||
| 28 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 9 | 23.47x2.62 | |
| 29 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 21 | 29.2x3 | |
| 30 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 7 | 22.2x3 | |
| 31 | РАСПОРНЫЙ ВИНТ | 5 | ||
| 32 | КОЛПАЧОК | 5 | ||
| 33 | ВИНТ | 10 | BB5x6 | |
| 34 | РЕГУЛИРОВОЧНЫЙ ВИНТ | 1 | ||
| 35 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 19.2x3 | |
| 36 | ВКЛАДЫШ | 1 | ||
| 37 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 24.3x3 | |
| 38 | ПРУЖИНА | 1 | ||
| 39 | ВЕРТИКАЛЬНАЯ ОПОРА | 1 | ||
| 40 | РЕЗЕРВНОЕ КОЛЬЦО | 1 | ||
| 41 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | ||
| 42 | УПЛОТНЕНИЕ ЗОЛОТНИКА В СБОРЕ | 5 | ||
| 43 | ПРОКЛАДКА | 5 | ||
| 44 | ПРУЖИННАЯ НАПРАВЛЯЮЩАЯ | 5 | ||
| 45 | ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН, ПОРТ | 2 | TBSD202-120 | |
