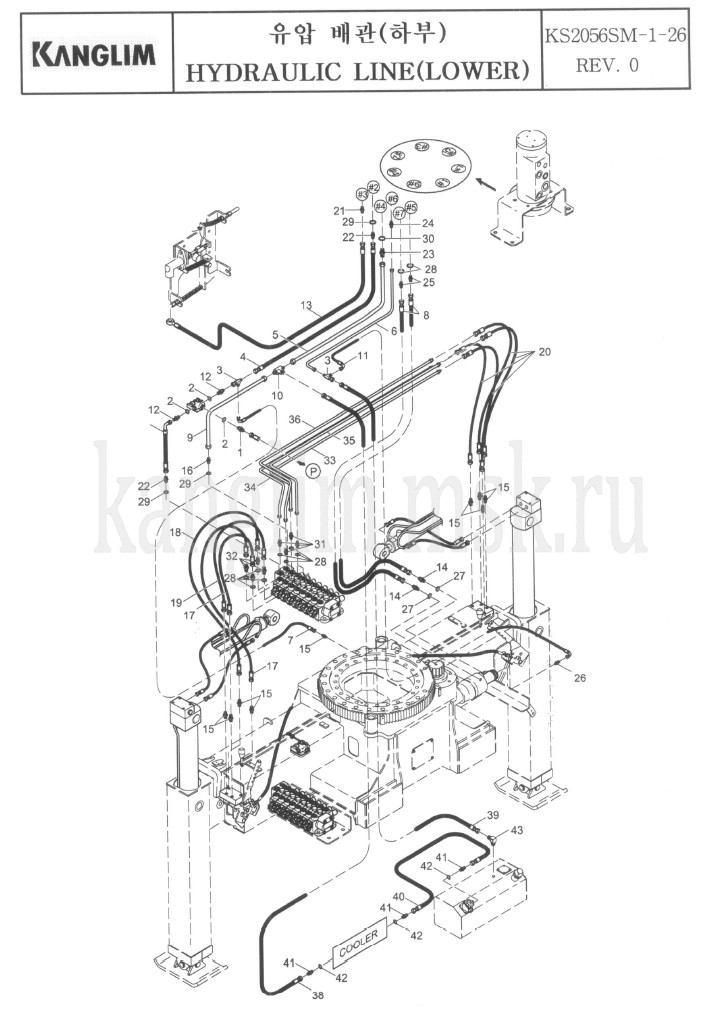

Гидролиния нижняя часть (верхнее упр.)
| KANGLIM | ГИДРАВЛИЧЕСКАЯ ЛИНИЯ(НИЖНЯЯ) |
KS2056SM-1-26
REV. 0
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| 1 | 92700920 | МУФТА, КОНИЧЕСКАЯ | 1 | UC3/4 |
| 2 | 68001219 | ШАЙБА, УПЛОТНЕНИТЕЛЬНАЯ | 3 | NF216-12 |
| 3 | P1018185 | ТРОЙНИК | 2 | PF1/2xPF1/2xPF1/4 |
| 4 | P1017539R1 | ШЛАНГ, HP(HECF) | 1 |
PF1/2x1/2x600
(455x5, 210bar)
|
| 5 | H1145345 | ТРУБКА В СБОРЕ | 1 | Ø20 |
| 6 | H1145338 | ТРУБКА В СБОРЕ | 1 | Ø14 |
| 7 | 71678829 | ШЛАНГ, HP(HECF) | 1 | PF1/4x1/4x1200 |
| 8 | P1063102 | ШЛАНГ, HP(HECF) | 2 |
PF3/8x3/8x950
(455x5, 210bar)
|
| 9 | H1145352 | ТРУБКА В СБОРЕ | 1 | Ø20 |
| 10 | P1002957R1 | МУФТА, ТРОЙНИК | 1 | Ø20xØ20xPF3/4 |
| 11 | P1063110 | ШЛАНГ | 1 |
PF1/4x1500
(905x905, 180°, 210bar)
|
| 12 | 92704323 | НИППЕЛЬ | 2 | PF3/4(G)xPF1/2 |
| 13 | P1017717 | ШЛАНГ, LP | 1 | 1500 |
| 14 | 92703926 | МУФТА, КОНИЧЕСКАЯ | 2 | PF1/2(G)xPF3/8 |
| 15 | 92110623 | НИППЕЛЬ | 9 | PF1/4xPT1/4 |
| 16 | P1006877 | НИППЕЛЬ, PF-ТРУБКА | 1 | PF1/2(0)xØ20 |
| 17 | 71137026 | ШЛАНГ, HP(HUCF) | 2 | PF1/4x750 |
| 18 | 71136629 | ШЛАНГ, HP(HUCF) | 1 | PF1/4x650 |
| 19 | 71137229 | ШЛАНГ, HP(HUCF) | 1 | PF1/4x800 |
| 20 | 71136020 | ШЛАНГ, HP(HUCF) | 4 | PF1/4x500 |
| 21 | 90025124 | НИППЕЛЬ | 1 | PT1/4xØ10 |
| 22 | P1006845 | НИППЕЛЬ | 2 | PF1/2(О)xPF1/2 |
| 23 | P1003009 | НИППЕЛЬ, PF-ТРУБКА | 1 | PF3/4(О)xØ20 |
| 24 | 90025722 | НИППЕЛЬ, PF-ТРУБКА | 1 | PT3/8xØ14 |
| 25 | P1017560 | НИППЕЛЬ | 2 | PF3/8xPF3/8(0) |
| 26 | 92700524 | НИППЕЛЬ | 1 | PF1/4(G)xPF1/4 |
| 27 | 68000811 | ШАЙБА, УПЛОТНЕНИТЕЛЬНАЯ | 2 | NF216-8 |
| 28 | 60101712 | КОЛЬЦО | 10 | P14 |
| 29 | 60102127 | КОЛЬЦО | 3 | P18 |
| 30 | 60102821 | КОЛЬЦО | 1 | P24 |
| 31 | P1003703 | НИППЕЛЬ, PF-ТРУБКА | 4 | PF3/8(О)xØ10 |
| 32 | P1009282 | НИППЕЛЬ | 4 | PF3/8(О)xPF1/4 |
| 33 | H1145295 | ТРУБКА В СБОРЕ | 1 | Ø10 |
| 34 | H1145306 | ТРУБКА В СБОРЕ | 1 | Ø10 |
| 35 | H1145313 | ТРУБКА В СБОРЕ | 1 | Ø10 |
| 36 | H1145320 | ТРУБКА В СБОРЕ | 1 | Ø10 |
| 37 | P1063127 | ШЛАНГ, HP(HUCF) | 1 |
PF1/2x1/2x260
(455x5, 210bar)
|
| 38 | 71784210 | ШЛАНГ, LP(HECF) | 1 | PF3/4x1300 |
| 39 | 71203027 | ШЛАНГ, HP(HUCF) | 1 | PF1/2x2500 |
| 40 | 71787429 | ШЛАНГ, (HUCF) | 1 | PF3/4x2200 |
| 41 | 92704622 | НИППЕЛЬ | 3 | PF1xPF3/4 |
| 42 | 68001614 | ШАЙБА, УПЛОТНЕНИТЕЛЬНАЯ | 3 | |
| 43 | P1041530 | КОЛЕНО | 1 | PT3/4xPF1/2 |
